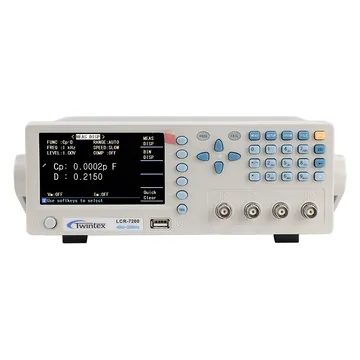

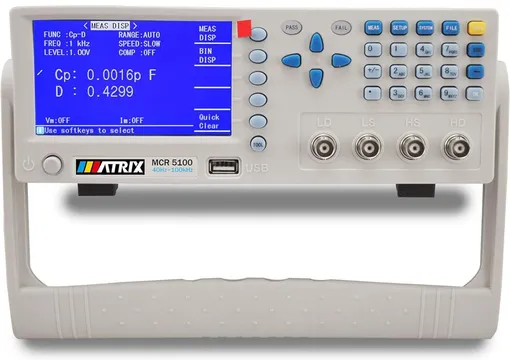

ال سی آر متر رومیزی چیست؟

دستگاه ال سی آر متر رومیزی وسیله ای است که با دقت و سرعت بالایی که دارد می تواند میزان ظرفیت خازن، مقاومت الکتریکی و اندوکتانس سلف را مشخص کند. خازن سنج و اهم سنج نیز از دسته ال سی آر متر ها هستند. ال سی آر متر رومیزی چند کاره محبوب و مورد استفاده کسانی است که سر و کار آن ها با قطعات الکترونیکی می باشد. با توجه به کاربرد گسترده سلف در مدار های الکترونیکی جدید و نیاز روز افزون به تست انواع ال سی آر متر، این وسیله به ابزاری محبوب  و پرکاربرد در آزمایشگاه های الکترونیکی تبدیل شده است.

انواع ال سی آر متر

دستگاه های ال سی آر متر از نظر عملکرد داخل به دو نوع آنالوگ و دیجیتال، و از نظر ابعاد به دو نوع دستی رومیزی تقسیم می‌شوند که با هم نگاهی به ویژگی ها و وضعیت های هر یک خواهیم داشت.

 ابزارهای مولتی متر و ال سی آر متر رومیزی قدیمی و کهنه عموما به صورت آنالوگ تولید می شوند و این موضوع به این معنی است که صفحه مدرج به مقادیر محدودی از ظرفیت‌ها برای کاربر وجود داشته و یک عقربه متحرک با دقت نسبتا پایین مقدار اندازه گیری شده را نشان می دهد. البته مدل های قدیمی این ابزار دارای قیمت ارزان تر، مصرف کمتر و ساختمان داخلی ساده تری هستند، به طوری که نیاز به مبدل آنالوگ به دیجیتال نبود و همچنین فقط از مقادیر محدودی از مقاومت، خازن و سلف پشتیبانی می کرد.

در مدل های جدید تر که دیجیتالی هستند، صفحه های مدرج جای خود را با صفحات ال سی دی عوض کرده اند. همچنین محدودیتی برای اندازه گیری ظرفیت خازن اندوکتانس سلف و مقاومت وجود ندارد و با استفاده از مبدل های آنالوگ برای دیجیتال داخلی هر المانی را به آن می توان متصل کرد. این نوع از مبدل های ای سی ار متر ها مقدار اندازه گیری شده را همراه با یکا های آن در ال سی دی می توان مشاهده کرد. در این میان لازم به ذکر است که سرعت و دقت بسیار بالای این دستگاه قیمت ال سی آر متر افزایش یافته است.

فرق ال سی آر متر دستی با رومیزی

ال سی آر متر های دستی از مزایای چون سبک و قابل حمل بودن برخوردار هستند تا آن را به ابزاری که می‌توان همیشه همراه مهندسان باشد تبدیل کنند و با انتقال به محل کار یا محل‌های دیگر کمک دست مهندسین باشد. همچنین نوع ال سی آر متر دارای باطری قابل شارژ است که این موضوع به این معنی که دیگر نیاز به متصل کردن همیشه آن به برق نیست. ال سی آر متر های دستی نیز از منبع داخلی  AC جهت تست و اندازه گیری امپدانس مورد استفاده قرار می گیرد و در این نوع، دقت اندازه گیری این تجهیز تا یک دهم درصد نیز وجود داشته و تولید می شود. در بیشتر مدل های جدید تر از فرکانس های تست مقاومت متفاوت و نیز خروجی usb برای اتصال به کامپیوتر پشتیبانی می شود.

 همان طور که از اسم آن قابل فهم است، در مقایسه با مدل‌های دستی ثابت و سنگین تر، دارای پایه برای قرارگیری روی میز است. در این مدل از ال سی آر متر ها خبری از باتری قابل شارژ نیست و نیاز است دستگاه را برای روشن شدن و شروع به کار، آن را به برق شهری متصل کرد، اما این حجم بیشتر برای کاربر، اندازه گیری ‌های دقیق تری به ارمغان می آورد. از جمله فرکانس های قابل تنظیم و دقت اندازه گیری تا ده برابر بیشتر از مدل‌های دستی است. این ابزار ها قابلیت بایاس دی سی ولتاژ و جریان و از کالیبراسیون قطعات پشتیبانی می کند.

مولتی متر ها ابزارهایی هستند که از طریق بایاس DC و اعمال ولتاژ را به دو نقطه اندازه گیری شده و به صورت سری یا موازی می‌توانند پارامترهای مختلفی برای ما اندازه گیری کنند که  به خاطر ولتاژ DC مولتی متر، قادر به اندازه گیری و محاسبه امپدانس نیست و بر اساس تکنیک محاسبه زمان شارژ و دشارژ خازن به ما ظرفیت خازن را نشان می دهد.

در دستگاه‌های ال سی آر متر رومیزی دیجیتال به وسیله تکنیک ولتاژ AC و محاسبه امپدانس ده برابر بیشتر از مولتی متر های دیجیتال رسیده‌ ایم. تکنولوژی ساخت، درسی برای طراحی و تولید ال سی آر متر ها بر اساس ولتاژ اساسی به شمار می رود که به وسیله امپدانس و زاویه فاز بین ولتاژ و جریان را اندازه می گیرد تا بعد از آن بتواند و ظرفیت خازن را به دست آورد. یک ال سی آر متر به طور معمول خروجی برای اندازه گیری قطعات و خروجی کالیبراسیون دارد تا خطا را کاهش داده و در نهایت دقت بیشتری را به کاربر ارائه دهد.

نکات مهم جهت انتخاب دستگاه ال سی آر متر رومیزی

اگر می خواهید بدانید هنگام خرید انواع ال سی آر متر های رومیزی چه نکاتی را باید بررسی کنید، به مطالعه این محتوا بپردازید تا تمامی نکات به طور کامل در اختیارتان قرار گیرد.

یکی از ویژگی هایی که خازن سنج در اندازه گیری ظرفیت خازن باید داشته باشد، فرکانس آن است. بنابراین دستگاه ال سی آر متر رومیزی، باید قادر به پشتیبانی از فرکانس های پر کاربرد و متنوع باشد. بیشتر فرکانس های دستی، صد، صد و بیست و هزار هرتز را پشتیبانی می کنند. معمولا ال سی آر مترهای رومیزی می توانند تست با فرکانس‌های بالاتر طراحی تولید شوند.

کاربرد ال سی آر متر رومیزی، زمانی مشخص می‌شود که دقیق تر با پارامتر هایی که می‌تواند برای ما اندازه بگیرد، آشنا شویم. هر ال سی ارمتر، پارامترهای L (اندوکتانس سلف)، C یعنی ضریب اتلاف، سوسپتانس (بخش موهومی ادمیتانس)، کنداکتانس(هدایت الکتریکی) و اندازه گیری ESR خازن (بخش حقیقی امپدانس)  به شمار می رود.

قابلیت های خودکار

ال سی آر متر هایی که توانایی اندازه گیری خودکار auto measurements بهره می‌برند، بلافاصله بعد از اتصال به قطعه دستگاه می توان آن را شناسایی کرده و مقادیر مورد نظر را اندازه گیری و نمایش دهند. مثلا کافیست یک سلف به آن متصل کنید تا عبارت L در نمایشگر نشان داده شود و عدد به همراه یکای آن در صفحه نمایش ال سی آر متر خودنمایی کند.

خرید و قیمت ال سی آر متر رومیزی

می توانید ال سی آر متر را در فروشگاه هایی که برای ابزار آلات صنعتی وجود دارد تهیه کنید. قبل از خرید پیشنهاد می‌شود در رابطه با این دستگاه ها، برند های سازنده و هر چیزی که نیاز است تا اطلاعات کافی داشته باشید و از خرید تان رضایت کافی داشته باشید با افراد متخصص و ماهر در این رابطه مشورت و گفتگو داشته باشید تا یک خرید منطقی و معقول و رضایت بخش را تجربه کنید. با توجه به اندازه و عملکرد و جنس و... قیمت این دستگاه ها متفاوت است که قیمت های پانصد هزار تومانی به بالا را باید درنظر بگیرید.

برندها و پر فروش ترین ال سی آر متر رومیزی موجود در بازار ها

در خرید هر محصول که به دنبال برند های آن هستیم باید به دنبال مزایا و قابلیت های آن باشیم؛ همچنین نظر کاربرانی که از آن محصولات استفاده کرده می تواند کمک بزرگی در انتخابات ما داشته باشند. در این بخش هم با توجه به مطالب گفته شده؛ طی بررسی های انواع برند ها و قیمت های آن، برند معقول را پیشنهاد خواهیم کرد.

ال سی آر متر رومیزی دیجیتال میتروتیک مدل  UNIT UT 612

ویژگی های پیشرفته این وسیله شامل حالت های اندازه گیری سری و موازی، اندازه گیری ضریب کیفیت، ضریب اتلاف، زاویه و فاز و همچنین قابلیت انتخاب 5 محدوده فرکانس اندازه گیری است. می توانید به راحتی این دستگاه را در خطوط تولید بازرسی قطعات و تعمیر و نگهداری لوازم و قطعات الکترونیکی استفاده کنید. از ویژگی های مهم و قابل توجه این دستگاه قابلیت اندازه گیری تا دوهزار هانری اشاره کرد. ظرفیت خازنی تا 20 میلی فاراد، مقاومت تا 200 مگا اهم را دارد.

علاوه بر این قابلیت اندازه گیری فرکانس در محدوده و 120 هرتز و یک کیلو هرتز و 10 کیلو و 100 کیلو هرتز نیز برای کاربر فراهم شده است . از دیگر قابلیت‌هایش می توان به ثابت نگه داشتن مقادیر اندازه گیری شده در روی صفحه نمایش برای بررسی بیشتر با استفاده از ویژگی Pa ta hold  و صفحه نمایشگر با قابلیت نمایش 20000 رقم که کل رنج اندازه گیری را پوشش می‌دهد نام برد. یک سال گارانتی و 10 سال خدمات پس از فروش نیز دارد که قیمت 7 میلیون و 200 هزار تومان است.

مشخصات فنی و عملکردی ال سی آر متر رومیزی یونیتی مدل UNI-TUT612

 با این مدل دستگاه می توان ال سی آر متر رومیزی اندوکتانس ظرفیت خازنی C ومقاومت R را به راحتی و با دقت بالا محاسبه کرد.  محدوده اندازه گیری ظرفیت خازنی از 200 پیکو فاراد تا 20 میلی فاراد و با دقت اندازه گیری (0.5%+5) ± است. محدوده اندازه گیری اندوکتانس از 20 میکرو هانری تا 2000 حالی می باشد اندازه گیری مقاومت نیز از 20 تا 200 متر بوده و دقت اندازه گیری آن حدود (0.3%+5) ±  است.

قابلیت های این دستگاه پیش از این هاست که به دلیل محدودیت زمانی و محدودیت این مقاله به همین جا موارد ذکر شده بسند می کنیم.

سخن پایانی

ال سی آر متر رومیزی قابلیت اندازه گیری خودکار را دارد و بعد از اتصال قطعه به دستگاه در سریع ترین زمان ممکن، می تواند نوع را مشخص کند و بعد از آن مقدار آن را به نمایش بگذارد. امید است با مطالب گفته شده انتخاب هوشمندانه کرده و محصولات مورد نیاز خود را از مجموعه شاهکار استور خریداری کنید.

با اختراعات هوشمندانه بشر و به حول و قوه الهی، زندگی انسان به آسودگی هرچه تمام تر پی می رود. امید است با ارائه ایده ها و تلاش های خود قله های موفقیت و افتخار را فتح کرده و نشان بدهیم بیهوده پا در این هستی نگذاشته ایم و پشت این آفرینش هدفی بوده است.
